Геосетка Tensar RE становится незаменимой в местностях, где грунт нестабилен, климат неблагоприятный, а «места для маневра» в строительном смысле нет (к примеру, для выполнения выемки грунта). Это простое приспособление позволяет значительно укрепить основание, сделать его более прочным и способным выдержать огромные нагрузки. Данный материал от компании Тенсар способен удерживать даже самые крутые склоны от оползней! А теперь обо всем по порядку.
Применение

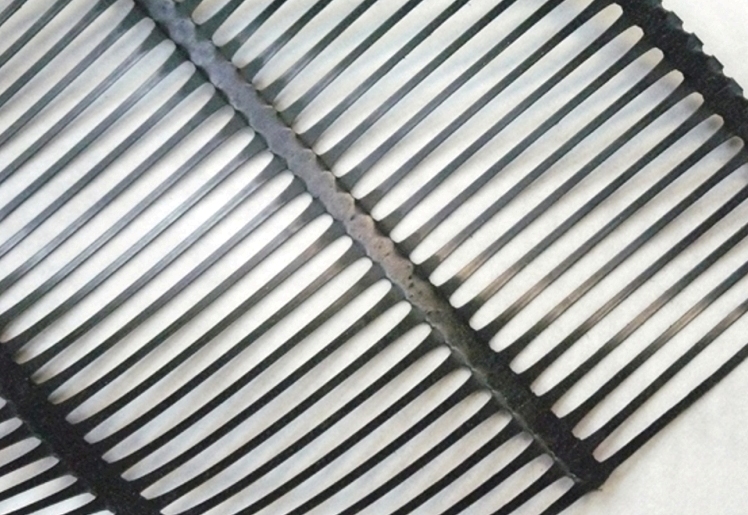

Геосетка Тенсар представляет собой рулонный материал, который состоит из длинных полосок полиэтилена высокой прочности. Между ними есть отверстия, которые позволяют воде проникать в землю, а не задерживаться на сетке. Конструкция данного материала сделана идеально во всех отношениях. С одной стороны она достаточно прочная, чтобы выдержать нагрузку даже от самого тяжелого здания с тысячами килограмм бетона и арматуры. С другой стороны, через геосеткуТенсар проникает вода, и грунт не размокает. С третьей стороны, укладка герешетки очень простая и не вызывает особых сложностей для строителей.
Георешетка Тенсар используется для следующих целей:
- удерживание потоков воды (без решетки вода огромным потоком хлынула бы в грунт и разрушила бы его, но решетка пропускает воду в меньшем объеме, что и делает землю более устойчивой);
- восстановление склонов, пострадавших от оползней;
- работы на слабом грунте;
- строительство подпорных конструкций, дамб и мостов;
- устройство мест захоронения отходов производства.
Все эти процессы сводятся к армированию грунта и созданию стабильного слоя, который не будет терять форму, проседать, менять положение и разрушаться. Для всего этого и существует геосетка.
В использовании георешетки нет ничего сложного — выравниваем основание, кладем и крепим сетку и засыпаем землей. Специалисты рекомендуют использовать георешетку Tensar RE в сочетании с геотекстилем. Этот подход позволит достичь максимальной прочности и долговечности. Кроме того, так геосетка Тенсар будет служить намного дольше, ведь от первичного повреждения ее будет защищать геотекстиль.
|
Наименование показаетля |
Ед. изм. |
Плоская одноосная георешетка TensarRE |
||||
|
40RE |
55RE |
80RE |
120RE |
160RE |
||
|
Полимер |
- |
Полиэтилен высокой плотности |
||||
|
Минимальное содержание сажи |
% |
2 |
2 |
2 |
2 |
2 |
|
Ширина рулона |
м |
1.0; 1.3 |
1.0; 1.3 |
1.0; 1.3 |
1.0; 1.3 |
1.0; 1.3 |
|
Длина рулона |
м |
50 |
50 |
50 |
50 |
30 |
|
Удельный вес |
кг/м² |
0,36 |
0,45 |
0,65 |
0,98 |
1,31 |
|
Вес рулона |
кг |
19; 25 |
24; 31 |
35; 45 |
52; 67 |
42; 54 |
|
Кратковременная прочность |
||||||
|
Tult |
кН/м |
52,8 |
64,5 |
88,7 |
137,3 |
177,7 |
|
Нагрузка при 2% удлинении |
кН/м |
12,7 |
16,1 |
23,7 |
38,0 |
50,0 |
|
Нагрузка при 5% удлинении |
кН/м |
24,7 |
30,9 |
45,2 |
75,5 |
95,0 |
|
Примерное удлинение при Tult |
% |
11,5 |
11,5 |
11,5 |
11,5 |
11,5 |
|
Прочность узла |
% |
95 |
95 |
95 |
95 |
95 |
|
Долговременная прочность с учетом ползучести |
||||||
|
Pc или Tcr для 10ºС |
кН/м |
24,0 |
29,5 |
39,0 |
63,1 |
73,1 |
|
Pc или Tcr для 20ºС |
кН/м |
24,1 |
26,3 |
34,8 |
56,2 |
65,1 |
|
Pc или Tcr для 30ºС |
кН/м |
19,14 |
23,55 |
31,18 |
50,42 |
58,39 |
|
Наименование показателя |
Ед. изм. |
Георешетки Тенсар RE500 |
|||||
|
RE510 |
RE520 |
RE540 |
RE560 |
RE570 |
RE580 |
||
|
Полимер |
- |
Полиэтилен высокой плотности |
|||||
|
Минимальное содержание сажи |
% |
2 |
2 |
2 |
2 |
2 |
2 |
|
Ширина рулона |
м |
1,3 |
1,3 |
1,3 |
1,3 |
1,3 |
1,3 |
|
Длина рулона |
м |
75 |
75 |
50 |
50 |
50 |
50 |
|
Удельный вес |
кг/м² |
0,29 |
0,36 |
0,45 |
0,65 |
0,87 |
0,98 |
|
Вес рулона |
кг |
30 |
37,0 |
31,0 |
45 |
58,8 |
67,0 |
|
Прочность узла |
% |
95 |
95 |
95 |
95 |
95 |
95 |
|
Долговременная прочность с учетом ползучести |
|||||||
|
Pc или Tcr для 10ºС |
кН/м |
20,71 |
27,34 |
33,40 |
45,93 |
61,31 |
71,09 |
|
Pc или Tcr для 20ºС |
кН/м |
19,01 |
25,10 |
30,66 |
41,16 |
56,28 |
65,27 |
|
Pc или Tcr для 25ºС |
кН/м |
18,11 |
23,90 |
29,20 |
40,15 |
53,59 |
62,15 |
|
Pc или Tcr для 30ºС |
кН/м |
17,24 |
22,76 |
27,80 |
38,23 |
51,03 |
59,17 |
|
Честный коэффициент запаса для безопасного расчета проектной прочности по предельному состоянию конструкции |
|||||||
|
Производство, экстраполяция и статистика |
fm = 1,0 |
||||||
|
Повреждаемость при монтаже при макс. размере частиц 2 мм |
fd = 1,0 (1) |
fd = 1,0 (0) |
fd = 1,0 |
fd = 1,0 |
fd = 1,0 |
fd = 1,0 |
|
|
Повреждаемость при монтаже при макс. размере частиц 37,5 мм |
fd = 1,1 (8) |
fd = 1,0 (7) |
fd = 1,07 |
fd = 1,07 |
fd = 1,07 |
fd = 1,00 |
|
|
Повреждаемость при монтаже при макс. размере частиц 75 мм |
fd = 1,3 (0) |
fd = 1,2 (5) |
fd = 1,20 |
fd = 1,15 |
fd = 1,12 |
fd = 1,06 |
|
|
Повреждаемость при монтаже при макс. размере частиц 125 мм |
fd = 1,6 (0) |
fd = 1,4 (8) |
fd = 1,36 |
fd = 1,25 |
fd = 1,19 |
fd = 1,12 |
|
|
Устойчивость к воздействию окружающей среды (от pH=2 до pH=12,5) |
fe = 1,0 |
||||||
Также важно, что геосетка Тенсар взаимодействует не только с грунтом, но и с другими заполнителями инертного типа. А отсюда еще одно ее преимущество — универсальность.
